电缆直径、载流量该怎么计算?
1、综述
铜芯线的压降与其电阻有关,其电阻计算公式:
20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)
75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)
其压降计算公式(按欧姆定律):V=R×A
线损是与其使用的压降、电流有关。
其线损计算公式:P=V×A
P-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)
2、铜芯线电源线电流计算法
1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A

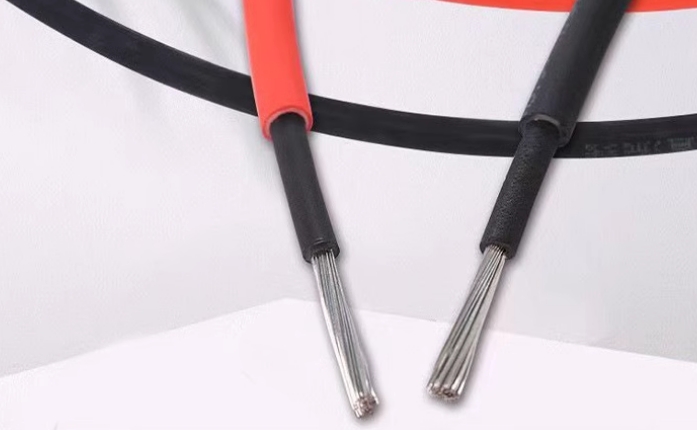

![](/uploads/allimg/240616/1-2406161353411X.jpg)
6平方毫米铜电源线的安全载流量--48A
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A
25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法
2.5平方毫米铜芯线等于4平方毫米铝芯线
4平方毫米铜芯线等于6平方毫米铝芯线
6平方毫米铜芯线等于10平方毫米铝芯线
<10平方毫米以下乘以五>
即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦;
4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;
6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦
土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米
就是横截面积(平方毫米)
电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:
0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...
还有非我国标准如:2.0
铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A
二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。(具体讲解请参照文章第五部分)
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A。
6平方毫米铜电源线的安全载流量--48A。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A。
25平方毫米铜电源线的安全载流量--120A。
如果是铝线,线径要取铜线的1.5-2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
十下五,百上二,
二五三五四三界,
柒拾玖五两倍半,
铜线升级算。
给你解释一下:
就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧。
十下五,百上二二五,三五,四三界七十,九五二倍半裸线加一半,铜线升级算穿管,高温八,九折说明:
1、“十下五”指导线截面在10平方毫米及以下,每1平方毫米安全电流为5安培。
2、“百上二”指导线截面在100平方毫米以上,每1平方毫米安全电流为2安培。
3、“二五,三五,四三界”指导线截面在25平方毫米及16平方毫米,每1平方毫米安全电流为4安培。导线截面在35平方毫米和50平方毫米,每1平方毫米安全电流为3安培。
4、“七十,九五二倍半”指导线截面在70平方毫米和95平方毫米,每1平方毫米安全电流为2.5安培。
“裸线加一半,铜线升级算”指同截面的裸线,可按绝缘导线乘以1.5倍计算安全电流。同截面的铜导线按铝导线大一线号等级计算安全电p=ui42000/220=191A纯电阻性元件。建议用150平方电缆。
1平方塑料绝缘导线安全载流值:
明线──17安,
穿钢管:二根──12安,三根──11安,四根──10安,
穿塑料管:二根──10安,三根──10安,四根──9安。
护套线:二芯──13安,三芯四芯──9.6安。
橡胶绝缘线;明线──18安,穿钢管:二根──13安,三根──12安,四根──11安
说明:只能作为估算,不是很准确。
另外,如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。
10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电(不说高楼),一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。
